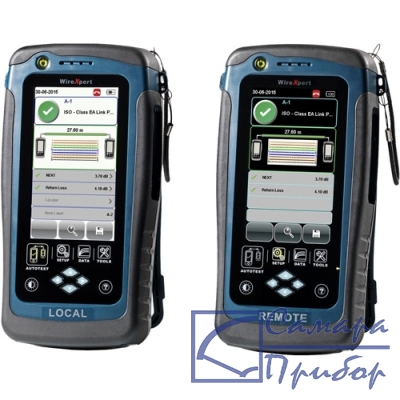

Фото WireXpert 500-QUAD|
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|
WireXpert 500-QUAD - тестер для сертификации одномодового и многомодового оптического волокна 850/1300/1310/1550 нм. на соответствие стандартам Tier 1, TIA 568 C.3, IEC 14763-3, IEC 61280-4-1.
Тестер состоит из основного и удаленного блоков с большими сенсорными экранами, двух модулей для тестирования многомодового волокна (850/1300 нм), двух модулей для одномодового (1310 и 1550 нм) и эталонных патчкордов с низким уровнем вносимых потерь и отражений. Прибор выполняет двустороннее измерение затухания по двум волокнам сразу и определяет длину линии. Вся работа выполняется автоматически, от пользователя требуется только выбрать параметры тестирования, и сохранить протокол по завершению процесса.
| Параметр | Значение |
| Тестирование волокна (Многомод EF). Адаптеры: WX_AD_EF_MM2 | |
| Длины волн | 850/1300 нм, Encircled-Flux (EF) |
| Длительность автотеста | 6 секунд для двустороннего тестирования |
| Тип коннектора FC-SC | FC-SC |
| Стандарты тестирования | TIA 568 C.3, IEC 14763-3, IEC 61280-4-1 |
| Динамический диапазон | 12 дБ |
| Потери | от 0 до 24 дБ ±0.2 дБ |
| Длина линии | от 0 до 2000 м ±1.5 м |
| Выходная мощность | от -16 дБм до -20 дБм |
| Чувствительность приемника | -40 дБм |
| Длина волны встроенного локатора повреждений (VFL) | 650 нм, мощность 0 дБм |
| Тестирование волокна (Одномод). Адаптеры: WX-AD-SM2 | |
| Длины волн | 1310/1550 нм |
| Длительность автотеста | 6 секунд для двустороннего тестирования |
| Тип коннектора | SC, Опционально LC |
| Стандарты тестирования | TIA 568 C.3, IEC 14763-3 |
| Потери | от 0 до 31dB ±0.2 дБ |
| Длина линии | от 0 до 20 000 м. ±1.5 м |
| Выходная мощность | от -5 дБм до -9 дБм |
| Чувствительность приемника | -40 дБм |
| Общие характеристики | |
| Интерфейсы | Разъем для подключения видеомикроскопа RJ45 Ethernet разъемU SB интерфейс 3,5 мм. разъем для подключения гарнитуры Разъем питания |
| Защита по напряжению | есть (от телефонного напряжения) |
| Экран | 5 дюймовый промышленный сенсорный экран на обоих устройствах |
| Корпус | Корпус из прорезиненного пластика повышенной прочности, выдерживает испытание на падение 1,5м на твердую поверхность |
| Источник питания | Адаптер переменного тока 100-240V на 12V, 3A Съемный перезаряжаемый Li-Ion аккумулятор (более 8 часов работы) |
| Память | 2000 протоколов испытаний медного кабеля Внешний USB накопитель |
| Рабочая температура | от 0 °С до 40 °С (влажность от 10% до 80%) |
| Температура хранения | от -20 °С до 60 °С |
| Поддержка языков | tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, ru, es, sv, tr |
| Габариты | 232 x 126 x 87 мм |
| Вес | 1.4 кг |
| № | Наименование | Количество |
| 1 | Основной блок WireXpert 500 (SM) | 1 |
| 2 | Удаленный блок WireXpert 500 (SM) | 1 |
| 3 | Адаптеры для сертификации оптических линий SM 1310/1550 нм (WX_AD_SM2) | 2 |
| 4 | Адаптеры для сертификации оптических линий MM 850/1300 нм (PS-WX_AD_EF_MM2) | 2 |
| 5 | Эталонные дуплексные оптические тестовые шнуры SM, SC-SC | 2 |
| 6 | Эталонные модально прозрачные оптические тестовые шнуры MM, FC-SC | 2 |
| 7 | Патчкорды оптические MM, SC-SC | 2 |
| 8 | Устройство для чистки коннекторов | 1 |
| 9 | Аккумуляторные батареи Li-ion | 2 |
| 10 | Стилус | 2 |
| 11 | Защитные крышки на экран | 2 |
| 12 | Гарнитуры | 2 |
| 13 | Зарядные устройства AC | 2 |
| 14 | Шнуры питания | 2 |
| 15 | Сертификат заводской калибровки | 1 |
| 16 | USB накопитель с инструкцией и Программным Обеспечением | 1 |
| 17 | Сумка для транспортировки | 1 |
