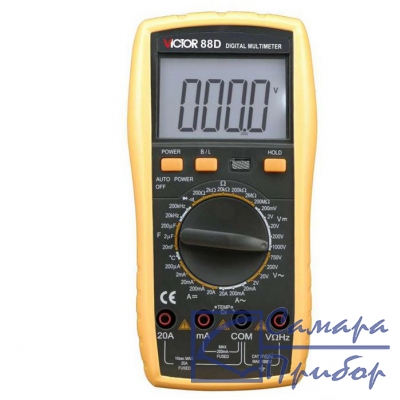

Фото Victor 88D|
Новый прибор, цена с НДС:
по запросу
|
Мультиметр цифровой Victor 88D является многофункциональным прибором с ручным выбором режимов работы и пределов измерений с помощью переключателя. Выбранный пользователем предел измерений (в любом из режимов) дублируется соответствующим индикатором в нижней части дисплея (служебная строка). Мультиметр Victor 88D имеет 4 входных гнезда колонкового типа на передней панели (утепленные в корпус) и представляет собой надежный портативный цифровой прибор с батарейным питанием. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.
Мультиметр Victor 88D обеспечивает: измерение постоянного или переменного напряжения, постоянного или переменного тока, сопротивления, емкости конденсаторов, частоты, температуры, проверк у диодов и звуковую прозвонку цепей. Для улучшения считывания показаний в мультиметре Victor 88D применен большой 5 разрядный ЖК-дисплей (4 ½, максимальная индикация «19.999», высота знаков 32 мм). Запоминание текущего значения (HOLD), функция подсветки дисплея (интервал ~5 с), функция визуального дублирования зуммера при прозвонке цепи (яркая лампа красного цвета), а также схема защиты от перегрузки, - делает эксплуатацию этого мультиметра удобной и безопасной.
Если органы управления мультиметра Victor 88D не используются в течение 15±5 мин, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания/ PO). При этом отключение питания дублируется звуковым сигналом. Мультиметр Victor 88D имеет защитный съемный чехол (холстер) защиты от механических воздействий и для крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте. Для хранения принадлежностей и мультиметра в составе комплекта поставляется тканевый кейс.
| Предел | Разрешение | Погрешность | ||
| ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | ||||
| 200 мВ | 0,01 мВ | ±(0,1% + 5* k) | ||
| 2 В | 0,1 мВ | |||
| 20 В | 1 мВ | |||
| 200 В | 10 мВ | |||
| 1000 В | 0,1 В | ±(0,2% + 5* k) | ||
| Для предела 200 мВ - уровень защиты от перенапряжения 250 В пик (пост./перем.) Для остальных пределов защита измерительного входа: 1000 В постоянное/1000 В ср. кв. Входное сопротивление: 10 МОм. | ||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ | ||||
| 2 В | 0,1 мВ | ±(0,8% + 25* k) | ||
| 20 В | 1 МВ | |||
| 200 В | 10 мВ | |||
| 750 В | 0,1 В | ±(1,0% + 25* k) | ||
| Защита измерительного входа: 1000 В постоянное/ 1000 В ср. кв. Входной импеданс: 10 МОм. Измерение ср. кв. значения (СКЗ): – сигнал напряжения синусоидальной фо рмы (RMS) . Полоса рабочих частот: для пределов до 200 В диапазон составляет 40... 400 Гц, для предела 750 В диапазон 40 ...200 Гц. | ||||
| ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА | ||||
| Предел | Разрешение | Погрешность | Допустимое падение напряжения (максимально измеряемое) | |
| 20 мкА | 0,01 мкА | ±(0,8% + 5* k) | 200 мВ | |
| 200 мкА | 0,1 мкА | |||
| 2000 мкА | 1 мкА | |||
| 20 мА | 100 мкА | |||
| 200 мА | 100 мкА | ±(1,2% + 4* k) | ||
| 2 А | 1 мА | ±(1,5% + 5* k) | ||
| 20 А | 10 мА | ±(2,0% + 5* k) | ||
| Максимальный входной ток 20 А (не более 10 сек !!!). Защита входа: макс. напряжение 1000 В ср. кв. Защита от перегрузки: предохранитель 0,2 А / 250В (самовосстанавливающийся); предел «20 А» - безынерционный плавкий предохранитель 20А . Измерение ср. кв. значения (СКЗ): – сигнал тока синусоидальной формы (RMS). | ||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА | ||||
| 200 мА | 100 мкА | ±(2,0% + 5* k) | 200 мВ | |
| 2 А | 1 мА | ±(3,0% + 5* k) | ||
| 20 А | 10 мА | ±(3,0% + 10* k) | ||
| Максимальный входной ток 20А (не более 10 сек!!!). Защит а входа: макс. напряжение 1000 В ср. кв. Защита от перегрузки: предохранитель 0,2А / 250В (самовосстанавливающийся); предел «20 А» - безынерционный плавкий предохранитель 20А. Измерение ср. кв. значения (СКЗ): измерение сигнал а тока синусоидальной формы ( RMS ). Полоса рабочих частот: 40 ...200 Гц. | ||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ | ||||
| Предел | Разрешение | Погрешность | Защита измерительного входа | |
| 200 Ом | 0,01 Ом | ±(0,5% + 10* k) | 250 В ср. кв. | |
| 2 кОм | 0,1 Ом | ±(0,5% + 8* k) | ||
| 20 кОм | 1 Ом | |||
| 200 кОм | 10 Ом | |||
| 2 МОм | 0,1 кОм | |||
| 200 МОм | 10 кОм | ±(5% + 10* k) | ||
| Напряжение на разомкнутых концах примерно 200 мВ (Uхх) . При измерении на пределе «200 Ом» – измерьте собственное сопротивление подключенных измерительных проводов, а затем вычитайте это значение из показаний прибора при подключении к объекту тестирования (из результатов последующих измерений). | ||||
| ИЗМЕРЕНИЕ ЕМКОСТИ | ||||
| 20 нФ | 1 пФ | ±(4,0% + 10* k) | 250 В ср. кв. | |
| 2 мкФ | 100 пФ | |||
| 200 мкФ | 10 нФ | ±(5,8% + 20* k) | ||
| Возможна нестабильность индикации в пределах не более 100 единиц младшего разряда. Частота тестового сигнала f =400 Гц. Защита входа: максимальное напряжение 36 В пост. перем пик.зн. | ||||
| ИЗМЕРЕНИЕ ЧАСТОТЫ | ||||
| Предел | Разрешение | Чувствительность | Погрешность | Защита измерительного входа |
| 20 кГц | 10 Гц | 2,0 В ср. кв. | ±(3,0% + 150* k) | 250 В ср. кв. |
| 200 кГц | 100 Гц | |||
| Защита измерительного входа – максимально 250 В пик (пост./ перем). | ||||
| ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ | ||||
| Предел | Разрешение | Погрешность | Максимальный тестовый ток | Максимальное напряжение на открытых концах |
| 10 мВ | ±(1,5% + 5* k)* | 1 мА | 3 В | |
| *При падении напряжения в пределах от 0,5 В. Защита измерительного входа – макс. 250 В пик. (пост./перемн.). Примечание: в режиме звукового прозвона цепи зуммер обязательно включается при сопротивлении цепи, не превышающем указанное значение. При сопротивлении цепи более 150-200 Ом зуммер обязательно выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от индивидуальных особенностей к онкретного прибора. | ||||
| ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ | ||||
| Диапазон | Разрешение | Погрешность | Тип датчика | |
| -20 °C...+400 °C | 0,1 °C | ±(1,0% + 40 е.м.р.) | К-типа | |
| +401 °C... +1000 °C | ±(1,8% + 150 е.м.р.) | |||
| ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения | ||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Разрядность цифровой шкалы | 5 разярда (41/2) | |||
| Максимально индуцируемое число | 19,999 | |||
| Базовая погрешность (DVC) | ± 0,1% | |||
| Скорость измерения, изм./с | 3 | |||
| Индикация перегрузки | "1", "-1" | |||
| Источник питания | 1 х 9 В (тип Крона) | |||
| Срок службы источника питания, ч | 150 | |||
| Дисплей | ЖК-индикатор (высота знак 32 мм) | |||
| Габаритные размеры (ШхВхГ), мм | 97х189х36 | |||
| Масса (с батареей), г | 400 | |||
| Условия эксплуатации | 0 °C ...+40 °C, относительная влажность ≤70 % | |||
| Условия хранения | -10 °C ...+50 °C, относительная влажность ≤80 % | |||
| № | Наименование | Количество |
| 1 | Мультиметр Victor 88D | 1 |
| 2 | Измерительный провод (красный/черный) (до 10А) | 2 |
| 3 | Зажим «крокодил» в изоляции (крас./черн.) | 2 |
| 4 | Термодатчик К-типа (с коннекторами «банан» 4мм) | 1 |
| 5 | Защитный чехол (съемный холстер) | 1 |
| 6 | Тканевый чехол-кейс | 2 |
| 7 | Источник питания 1х9В (тип Крона) | 1 |
| 8 | Руководство по эксплуатации | 1 |
