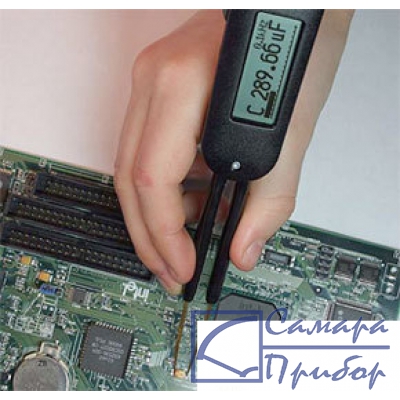

Фото ST-5|
прибор не поставляется
|
Измеритель RLC ST-5 представляет собой портативное устройство, выполненное в виде пинцета, для измерения импеданса.
Прибор ST-5 позволяет измерять сопротивление, емкость и индуктивность в диапазоне более 8 порядков величины. Основная погрешность прибора составляет менее 0,2% (по сопротивлению). Прибор работает на 4 (четырех) испытательных частотах. Работой измерителя управляет микроконтроллер, который задает условия измерения, обрабатывает данные, управляет отображением данных на дисплее и пользовательским интерфейсом. Уникальная конструкция изделия позволяет манипулировать SMT компонентами размером до 0201.
Благодаря очень низкому уровню паразитных помех при измерениях, в практическом использовании ST по точности превосходит большинство измерителей RLC. Вероятность возникновения ошибок, связанных с настройками, проводниками, наконечниками и т.д., сведена при измерениях к минимуму.
Пинцет ST-5 снабжен литий-полимерным аккумулятором. Для зарядки батареи используется штатное зарядное устройство (5В) или соединение с портом USB компьютера.
| Параметры | Значения |
| Испытательная частота (переменный ток) | 1 кГц/10 кГц /120 Гц/100 Гц |
| Погрешность установки испытательной частоты | 50 ррт (0,005%) |
| Уровень испытательного сигнала | 0,25/0,5/1,0 ±5% мВразм. синусоидальный сигнал |
| Импеданс источника | 62,5 Ом/1 кОм / 16 кОм ± 1% |
| Сопротивление | ≤ 25 мОм |
| Емкость | 0,65 пФ |
| Индуктивность | 0,1 мкГн> |
| Величину смещения необходимо вычесть из измеренного результата для компонентов малой величины (R<100 м, С < 100 пФ, L < 10 мкГн) | |
| Диапазоны измерений | |
| Сопротивление | < 9,9 мОм (проверочная частота 1 кГц) |
| Емкость | < 9999 пФ (проверочная частота 10 кГц) 10000 пФ до 1 мкФ (проверочная частота 1 кГц) >1 мкФ (проверочная частота 100 Гц) |
| Индуктивность | 0,5 мкГн до 99 мкГн (проверочная частота 10 кГц) 100 мкГн до 99 мГн (проверочная частота 1 кГц) >100 мГн (проверочная частота 100 Гц) |
| Максимальные диапазоны измерения | |
| Сопротивление R | 0,05 Ом до 9,9 МОм |
| Емкость С | 0,5 пФ до 4999 мкФ |
| Индуктивность L | 0,5 мкГн до 999 мГн |
| Добротность Q | от 0.001 до 1000 |
| Тангенс угла диэлектрических потерь D | от 0.001 до 1000 |
| Максимальное разрешение | |
| Емкость С | 0,1 пФ |
| Индуктивность L | 0,1 мкГн |
| Добротность Q | 0,001 |
| Тангенс угла диэлектрических потерь D | 0,001 |
| Угол сдвига фаз F | 0,1 град |
| Общие характеристики | |
| Частота обновления измерений | до 4-х измерений в секунду |
| Тип батареи | 3.7 В, 150 mAh, перезаряжаемые LiPol |
| Типичное время заряда | 2,5 часа, ток < 100 mА |
| Калибровка | Рекомендуемый интервал 1 год |
| Размер | 140 x 25 x 30 мм |
| Вес | 53 г |
| Рабочая температура | от 0 С° до 50 С° |
| Температура хранения | - 40 С ° до 70 С ° |
| Относительная влажность | от 0% до 90% (от 0 С ° до 35 С°) |
| № | Наименование | Количество |
| 1. | Пинцет-измеритель RLC с зарядным устройством ST-5 | 1 |
