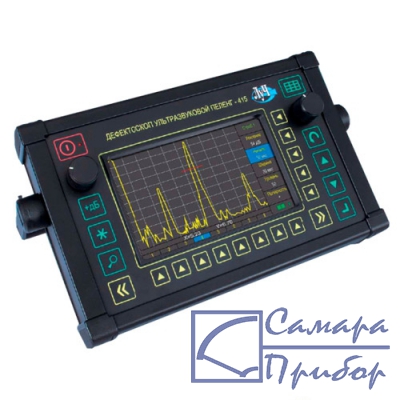

Фото Пеленг-415|
Новый прибор, цена с НДС:
по запросу
|
Ультразвуковой дефектоскоп ПЕЛЕНГ-415 предназначен для: - работы в составе многоканальных автоматизированных и механизированных установок; - работы с механизированными многоканальными сканерами; - контроля продукции на наличие дефектов типа нарушение сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений; - измерения глубины и координат залегания дефектов; - построения АРД-диаграмм и измерения эквивалентной площади дефекта.
| количество независимых ультразвуковых каналов | 8 |
| диапазон контроля (по стали) | от 2 до 15000 мм |
| дискретные рабочие частоты | 0.4; 1.25; 1.8; 2.5; 5.0; 10.0; 15.0 МГц |
| диапазон рабочих частот приёмного такта | от 0,2 до 20 мГц |
| диапазон устанавливаемых скоростей УЗ колебаний | от 100 до 15000 м/с |
| частота повторения зондирующих импульсов | 30, 60, 120, 250, 500, 1000, 2000 Гц |
| диапазон регулировки усиления | от 0 до 120 дБ с дискретностью 0,1; 0,2; 0,5; 1,0 дБ |
| отсечка | линейная, компенсированная, от 0 до 100% высоты экрана |
| развертка | тип А, В, С |
| диапазон задержки развертки | от -30 до 15000 мм |
| погрешность измерения глубины залегания дефектов | ± (0,05 + 0,01 H) мм |
| дискретность измерения расстояний | 0,01 мм |
| диапазон регулировки ВРЧ | от 0 до 100 дБ |
| память: – настроек – изображений развёртки типа А – изображений развёртки типа B – изображений развёртки типа C | 3000 3000 1000 200 |
| интерфейс связи с персональным компьютером | USB |
| размер рабочей части экрана | 152 x 91 мм |
| электрическое питание: – аккумуляторное – сеть переменного тока | 11 В 220 В, 50 Гц |
| время непрерывной работы | не менее 9 час |
| диапазон рабочих температур | от -10 до + 50 °С |
| степень защиты корпуса | IP 64 |
| габаритные размеры (без ручки для переноса) | 290x190x100 мм |
| масса электронного блока | не более 4,2 кг |
| Электронный блок дефектоскопа "Пеленг-415" (УД5-415) | 1 шт. |
| УЗ ПЭП/td> | 8 шт. * |
| Кабель соединительный (УЗ ПЭП/электронный блок) | 8 шт. ** |
| Кабель соединительный (компьютер/электронный блок) | 1 шт. |
| Блок аккумуляторный (встроенный) | 1 шт. *** |
| Блок аккумуляторный резервный АБП-415 | 1 шт. *** |
| Источник питания сетевой GS90F15-P1M | 1 шт. *** |
| Автоматическое зарядное устройство ЛИВЕ.415119.031.600 ЗУ | 1 шт. *** |
| Программное обеспечение UD5-415 | 1 к-кт |
| Чехол | 1 шт. |
| Сумка для переноски | 1 шт. |
| Головные телефоны | 1 шт. *** |
| Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Руководство по эксплуатации. ЛИВЕ.415119.031 РЭ | 1 экз. |
| Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Паспорт. ЛИВЕ.415119.031 ПС | 1 экз. |
| Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Методика поверки. ЛИВЕ.415119.031 МП | 1 экз. |
* - Количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя из прилагаемой номенклатуры УЗ ПЭП | |
** - при поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП | |
*** - Поставляется за дополнительную плату по заказу потребителя. | |
Примечание. Источник питания сетевой GS90F15-P1M предназначен для питания дефектоскопа "Пеленг-415" и зарядки встроенной аккумуляторной батареи от сети переменного тока частотой 50 Гц и напряжением 220 В Автоматическое зарядное устройство ЛИВЕ.415119.031.600 ЗУ предназначено только для заряда аккумуляторных батарей | |
