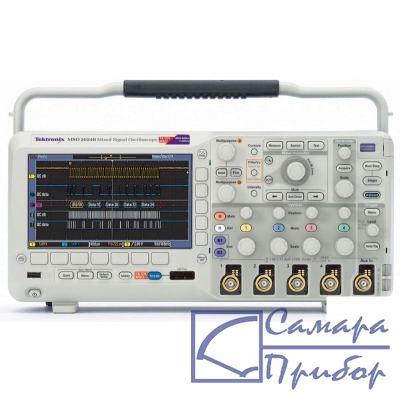

Фото MSO2014B|
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|
| Тип осциллографа | цифровой, стационарный, смешанных сигналов |
| Количество каналов | 4+16 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГГц |
| Объем памяти | 1 Мточек на канал |
| Синхронизация (запуск) | по фронту, по длительности импульса, по видеосигналу, по длительности перепада, по глитчу, авто, однократный, по логическим условиям |
| Режимы работы | растяжка, выборка, усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения |
| Дисплей | цветной |
| Интерфейсы | USB, GPIB как опция, VGA, Ethernet как опция |
Осциллограф с цифровым люминофором серии MSO-2014 – прибор для отладки аналого-цифровых схем
| Система вертикального отклонения аналоговых каналов | |
| Число каналов | 4 |
| Аналоговая полоса (-3 дБ) | 100 МГц |
| Расчетное время нарастания фронта | 3,5 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режим входа | Связь по постоянному току, связь по переменному току, земля |
| Входное сопротивление | 1 МОм ±2 %, 11,5 пФ ±2 пФ |
| Диапазон чувствительности | от 2 мВ/дел до 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Макс. входное напряжение | 300 В (ср.кв.) с выбросами <450 В |
| Погрешность усиления постоянного напряжения (с установленным смещением 0 В) | ±3 % для чувствительности от 10 мВ/дел до 5 В/дел, ±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел |
| Диапазон смещения | |
| от 2 мВ/дел до 200 мВ/дел | ±1 В |
| от | ±25 В |
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) | |
| Система вертикального отклонения цифровых каналов | |
| Число каналов | 16 цифровых (от D15 до D0) |
| Пороги | Общая настройка для группы из 8 каналов |
| Выбор порога | TTL, CMOS, ECL, PECL, настраиваемый |
| Диапазон настройки порога | ±20 В |
| Максимальное входное напряжение | ±40 В |
| Точность установки порога | ±(100 мВ + 3 % от установленного значения) |
| Максимальный динамический диапазон входного сигнала | 80 В (ампл.) (зависит от установленного порога) |
| Минимальный размах напряжения | 300 мВ (ампл.) |
| Входное сопротивление | 101 кОм |
| Входная емкость пробника | 8 пФ |
| Вертикальное разрешение | 1 бит |
| Система горизонтальной развертки – аналоговые каналы | |
| Максимальная частота дискретизации | 1 Гвыб./с |
| Минимальная длительность импульса | 7,0 нс |
| Максимальная длина записи (все каналы) | 1 М точек |
| Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы) | 1 мс |
| Диапазон скорости развертки | от 4 нс до 100 с |
| Диапазон задержки развертки | от -10 дел до 5000 с |
| Диапазон сдвига между каналами | ±100 нс |
| Точность развертки | ±25 х 10-6 |
| Система горизонтальной развертки – цифровые каналы | |
| Максимальная частота дискретизации (при использовании любого из каналов D7-D0) | 1 Гвыб./с (разрешение 1 нс) |
| Максимальная частота дискретизации (при использовании любого из каналов D15-D8) | 500 Мвыб./с (разрешение 2 нс) |
| Максимальная длина записи | 1 М точек |
| Минимальная длительность импульса | 5 нс |
| Сдвиг каналов | 2 нс (ном.) |
| Источник питания | |
| Напряжение источника питания | от 100до 240 В ± 10 %. |
| Потребляемая мощность | 80 Вт |
| Внешний источник питания | |
| Выходное напряжение | 12 В |
| Выходной ток | 4,2 А |
| Потребляемая мощность | 50 Вт. |
| Общие данные | |
| Размеры | 180х377х134 |
| Рабочая температура | от 0 до +50 °C |
| Температура хранения | от -40 до +71 °C |
| Масса нетто | 3,6 кг |
| Масса брутто | 6,2 |
