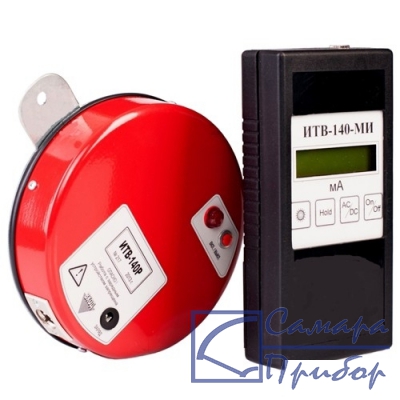

Фото ИТВ-140Р-30 (с конденсатором)|
Новый прибор, цена с НДС:
по запросу
|
Измерители постоянного и переменного тока высокопотенциальные ИТВ-140Р предназначены для измерения постоянного и переменного синусоидального тока частотой 50-60 Гц величиной до 3 мА ИТВ-140Р-3, 9 мА ИТВ-140Р-9 и 30 мА ИТВ-140Р-30 в цепях, находящихся под потенциалом до 140 кВ.
Особенностью измерителей ИТВ-140Р является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации.
Измерители ИТВ-140Р предназначены для эксплуатации в составе испытательных установок внутри помещений в диапазоне температур от +5°С до +40°С, относительной влажности окружающего воздуха до 90% при 25°С и давлении от 630 до 800 мм рт. ст.
На месте установки не допускается тряска, вибрации, наличие в воздухе паров агрессивных жидкостей (кислот, щелочей и прочие).
Изделие может эксплуатироваться одним оператором из числа лиц электротехнического персонала, имеющих допуск на проведение работ в установках с напряжением свыше 1000 В.
Исполнение измерителей ИТВ-140Р соответствует группе 3 приборов по ГОСТ 22261.
| Параметр | Значение |
| Рабочий диапазон измеряемых токов, мА | 0,10 – 30,00 |
| Входное сопротивление, Ом | 23 |
| Предел абсолютной погрешности измерения в рабочем диапазоне измеряемых токов и температур | 0,01 где, ix – величина измеряемого тока, мА; е.м.р. – единица младшего разряда. |
| Дискретность отсчета, мА | 0,001 |
| Быстродействие | Два измерения в секунду |
| Частотный диапазон радиоканала, МГц | 845-945 |
| Количество частотных каналов | 16 |
| Мощность передатчика, мВт | 1 |
| Дальность радиосвязи (открытое пространство), м | 5-10 |
| Продолжительностью перегрузки однократным импульсом тока, мс, не более | 10 (амплитуда не более 150 А) |
| Питание БВ и МИ | От встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 2,1 А |
| Напряжение питания, В | 5 |
| Продолжительность непрерывной работы без подзарядки, ч, не менее | 8 |
| Габаритные размеры блока высокопотенциального ИТВ-140Р-БВ, мм | Диаметр 170х100 |
| Габаритные размеры модуля индикаторного ИТВ-140-МИ, мм | 95х190х40 |
| Масса блока высокопотенциального ИТВ-140Р, кг | 1 |
| Масса модуля индикаторного ИТВ-140-МИ, кг | 0,5 |
| Срок службы изделия, лет | 10 |
ПРИМЕЧАНИЕ. Измерители измеряют среднее (средневыпрямленное) значение постоянного тока и действующее значение переменного тока частотой 50-60 Гц.
Полоса пропускания на переменном токе, Гц - 0-1000.
| № | Наименование | Количество |
| 1 | Блок высокопотенциальный ИТВ-140Р-30 (с конденсатором) | 1 |
| 2 | Модуль индикаторный ИТВ-140-МИ | 1 |
