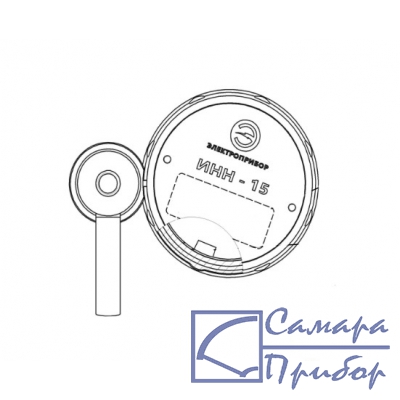

Фото ИНН-15|
прибор не поставляется
|
Измеритель наведенного напряжения ИНН-15 поставляется только в комплектах для измерения наведенного напряжения КНН-10, КНН-35, КНН-110, КНН-220, КНН-330, КНН-500.
Отдельно измеритель ИНН-15 не поставляется.
Измерители наведенного напряжения ИНН -15 ( далее - измерители ) предназначены для измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 Гц , возникающего на отключенных частях электроустановок относительно земли ( наведенного напряжения ).
Измерители наведенного напряжения ИНН -15 Назначение средства измерений Измерители наведенного напряжения ИНН -15 ( далее - измерители ) предназначены для измерений среднеквадратических значений напряжения переменного тока номинальной частотой 50 Гц , возникающего на отключенных частях электроустановок относительно земли ( наведенного напряжения ). Описание средства измерений Принцип действия измерителей основан на масштабном преобразовании высокого входного напряжения между контактом - наконечником и контактом « Земля » измерителя в заданное число раз с помощью резистивного высоковольтного делителя напряжения с последующим измерением выходного напряжения с помощью АЦП . Делитель образован резисторами , находящимися в блоке индикации и в высоковольтном щупе , и имеет два коэффициента деления , соответствуюших режиму измерения « до 500 В » и до «15 кВ ».
Выбор режима измерения (« до 500 В » или « до 15 кВ ») осуществляется автоматически микроконтроллером на основании информации о наличии или отсутствия высоковольтного щупа — в щупе имеется магнит , который при установке высоковольтного щупа вызывает замыкание геркона , расположенного в рабочей части .
Изменение формата отображения напряжения на дисплее ( диапазона измерений ) осуществляется в зависимости от значения напряжения и характеризуется изменением положением десятичной точки на дисплее для получения максимального разрешения . Индикатор « кВ » включается при напряжении свыше 1000 В .
Измерители состоят из 2- х частей: рабочей части с блоком индикации и высоковольтного щупа . Измерение осуществляется с применением изолирующей штанги , соответствующей требованиям ГОСТ 20494-2001, и длина которой выбирается пользователем в зависимости от класса напряжения воздушной линии электропередачи ( ВЛ ), на которой планируется измерение наведенного напряжения , и обеспечивает безопасность персонала при проведении работ на ВЛ .
| Параметр | Значение |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц , В - режим « до 500 В » ( без высоковольтного щупа ) - режим « до 15 кВ » ( с высоковольтным щупом ) | от 0,05 до 500 ( поддиапазоны : от 0,05 до 9,99 от 10,0 до 99,9 от 100 до 500 от 20,0 до 15000 ( поддиапазоны : от 20,0 до 99,9 от 100 до 999 от 1000 до 9990 от 1000 до 15000 |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц - режим « до 500 В » в диапазоне от 0,05 до 0,1 В в диапазоне от 0,1 до 500 В - режим « до 15 кВ » в диапазоне от от 0 до 199 в диапазоне от 200 до 15000 В | не нормируется ±(0,03·Uизм +0,002·Uк )* не нормируется ±(0,03·Uизм +0,002·Uк )* |
| Входное сопротивление постоянному току , МОм - режим « до 500 В » - режим « до 15 кВ » | 0,5 14,5 |
| Допускаемое отклонение входного сопротивления , % | ±10 |
| Напряжение питания , В : постоянного тока (2 элемента ААА (2 х 1,5 В ) | 3,0 |
| Максимальный ток потребления , мА | 80 |
| Ток потребления в отключенном состоянии , мкА , не более | 4 |
| Время установления рабочего режима , с , не более | 8 |
| Габаритные размеры измерителя ( блок индикации с рабочей частью и с установленным щупом высоковольтным ) мм , не более | 95 x 160 x 680 |
| Габаритные размеры измерителя в потребительской таре , мм , не более | 240 x 240 x 1200 |
| Масса измерителя , кг , не более | 0,85 |
| Масса измерителя в потребительской таре , кг , не более | 8,0 |
| Средняя наработка на отказ , ч , не менее | 10000 |
| Средний срок службы , лет , не менее | 5 |
| Температура окружающей среды , °C | от -30 до +50 |
| Относительная влажность при 25 ºС , % | от 30 до 98 |
| Атмосферное давление , кПа | от 60 до 106,7 |
| * Примечание : U изм – измеряемое значение напряжения , U к – конечное значение поддиапазона измерений напряжения (9,99 В ; 99,9 В ; 500 В ; 999 В ; 9,9 кВ ; 15,0 кВ ) | |
| № | Наименование | Количество |
| 1 | Измеритель наведенного напряжения ИНН -15 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Методика поверки | 1 |
| 4 | Потребительская тара ( футляр ) | 1 |
