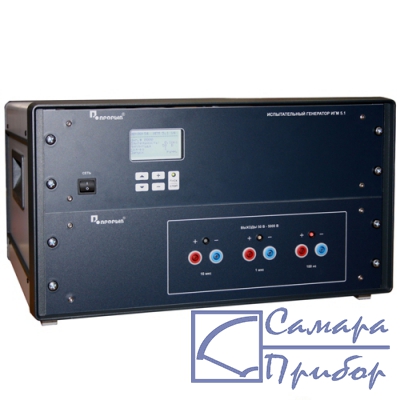

Фото ИГМ 5.1|
Новый прибор, цена с НДС:
6 400 000,00 руб.
|
Испытательный генератор импульсов для проверки прочности электрической изоляции ИГМ 5.1 предназначен для создания нормированных одиночных импульсов напряжения (ОИН), подаваемых на внешние выводы микросхем для моделирования электрических импульсов, наводимых на выводах и контактах в результате действия электромагнитных импульсов (ЭМИ).
| Параметр | Значение |
| Выходное напряжение, В | 20 ÷ 5000 |
| Шаг установки амплитуды импульса напряжения: от 50 В до 100В от 100 В до 500В от 500 В до 1000В от 1000 В до 5000В | 5 10 50 100 |
| Максимальный импульсный ток, А | не менее 100 |
| Полярность импульсов | положительная, отрицательная |
| Форма выходного импульса | биэкспоненциальная |
| Длительность импульса напряжения по уровню 0.5, мкс | 0,1; 1,0; 10,0 |
| Выходное сопротивление генератора, Ом | 50 -40% |
| Режим запуска импульса генератора | однократный; 0,1 Гц; 0,2Гц |
| Потребляемая мощность, Вт | не более 100 |
| Габаритные размеры, мм | 650 х 520 х 300 |
| Масса генератора, кг | не более 25 |
| № | Наименование | Количество |
| 1 | Испытательный генератор импульсов для проверки прочности электрической изоляции ИГМ 5.1 | 1 |
