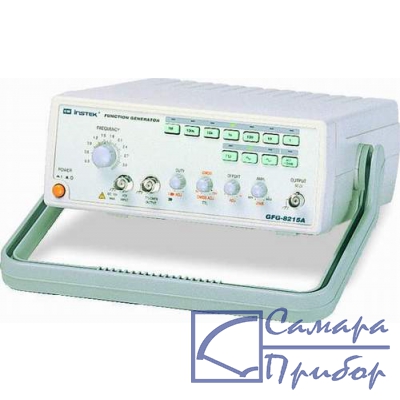

Фото GFG-8215A|
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|
| Основные выходные параметры | |
| Частотный диапазон | 0,3Гц … 3МГц (7 диапазонов) |
| Погрешность установки | ±(5% + 1Гц) |
| Амплитуда | > 10В (на 50Ом) |
| Выходное сопротивление | 50Ом |
| Аттенюатор | 2х(минус 20дБ ± 1дБ) с плавной регулировкой |
| Постоянное смещение | ±5В (на 50Ом) |
| Асимметрия формы | 0,2 ¼0,8 (1МГц) – плавно регулируется |
| Дисплей (кроме 8215) | 6-разрядный, СД-индикаторы |
| Синусоидальный сигнал | |
| Коэффициент гармоник | £ 1.2% при максимальной амплитуде (0,3Гц…200кГц), £ 35дБ (200кГц ¼3МГц) |
| Неравномерность | £ 0,3дБ, (0,3Гц … 300кГц), £ 0,5дБ, (300кГц…3МГц) |
| Треугольный сигнал | |
| Нелинейность | £ 2% (0,3Гц…100кГц), £ 5% (100Гц…3МГц) |
| Прямоугольный сигнал | |
| Асимметрия импульсов | ±2% (0,3Гц…100кГц) |
| Время нарастания/спада | £ 100нс (макс. уровень,50Ом) |
| КМОП-выход | |
| Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
| Время нарастания / спада | £ 120нс |
| ТТЛ-выход | |
| Выходной уровень | ³ 3В |
| Коэффициент нагрузки | 20 ТТЛ-элементов |
| Время нарастания/спада | £ 25нс |
| Внешнее управление частотой | |
| Входное напряжение | 0…(10 ±1)В |
| Входное сопротивление | 10кОм |
| Общие данные | |
| Напряжение питания | 115В/230В ± 15%, 50/60Гц |
| Габаритные размеры | 251х91х291мм |
| Масса | Приблизительно 2 кг |
