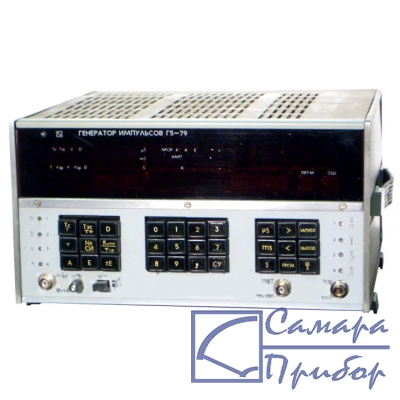

Фото Г5-79|
Прибор складского хранения, цена с НДС:
по запросу
|
Генератор Г579 предназначен для формирования серий прямоугольных импульсов и линейно-ступенчатых сигналов различной формы (пилообразной, треугольной, трапецеидальной).
Применяется для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.
| Общие данные | |
| Период повторения серий прямоугольных импульсов | 1 мкс - 99,9 с |
| Период повторения основных импульсов в серии | 0,1 мкс - 9,99 с |
| Период повторения линейно-ступенчатых сигналов | 10 мкс - 99,9 с |
| Длительность импульсов в серии | 50 нс - 0,999 с |
| Длительность линейно-ступенчатых сигналов | 10 мкс - 0,999 с |
| Амплитуда основных прямоугольных импульсов в серии и линейно-ступенчатых сигналов | 1 - 9,9 В (50 Ом), 10-99В(1кОм) |
| Смещение базовой линии | -2 ... + 2 В |
| Временной сдвиг | 0 - 0,999 с |
| Длительность фронта и среза прямоугольных импульсов в серии | 10 нс (50 Ом), 100нс(1кОм) |
| Выбросы и неравномерность вершины импульса | не более 5% |
| Длительность фронта и среза линейно-ступенчатых сигналов | 10 мкс - 0,999с |
| Погрешность установки временных параметров | 3% |
| Погрешность установки амплитудных параметров | 10% |
| Потребляемая мощность | 120 В · А |
| Питание | 220 В; 50 Гц, 400 Гц |
| Габаритные размеры | 324X173X310 мм |
| Масса | 8 кг |
